крыши
Простая наклонная крыша
В этой статье мы расскажем о технике создания наклонных крыш.

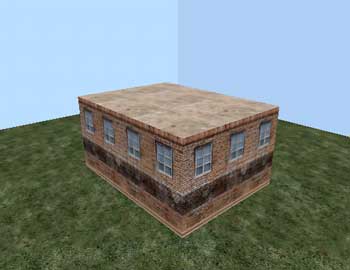

Итак, сначала строим над домом браш:

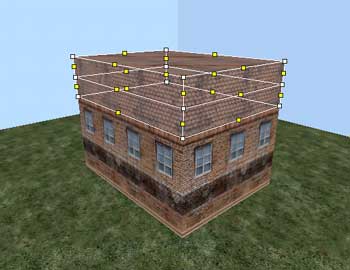

Выделяем браш и переводим в режим редактирования вертексов. Теперь нужно выбрать два желтых средних вертекса, принадлежащие одной плоскости и нажать Ctrl-F, чтобы провести дополнительное ребро.
Затем проводим дополнительные ребра на остальных сторонах крыши.

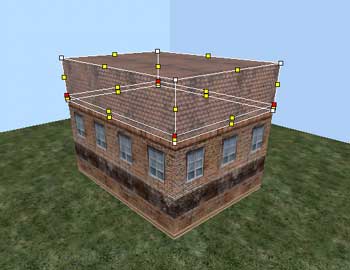

Теперь выделяем все новообразованные вертексы и опускаем вниз (это удобно сделать в 2D-виде).

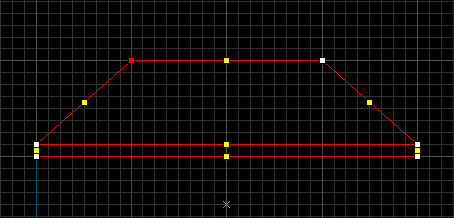

На видах 2D-side и 2D-front формируем наклон крыши, перемещая верхние вертексы.

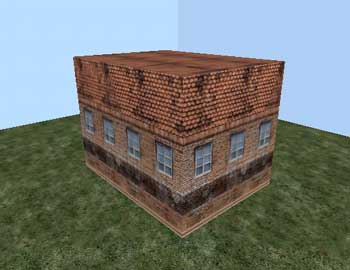

В итоге крыша будет выглядеть так:
Крыша, как на cs_assault
В этой статье мы расскажем о технике создания наклонной крыши, как на карте CS_ASSAULT.

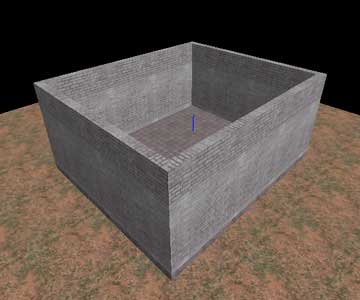

Ангар, над которым мы построим крышу, будет выглядеть так:

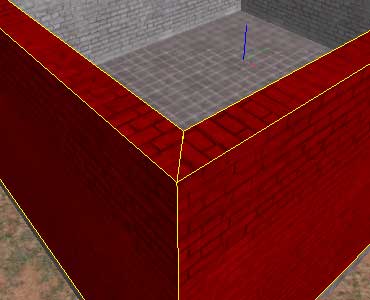

Соединим стены ангара следующим образом (это нам понадобится позднее):

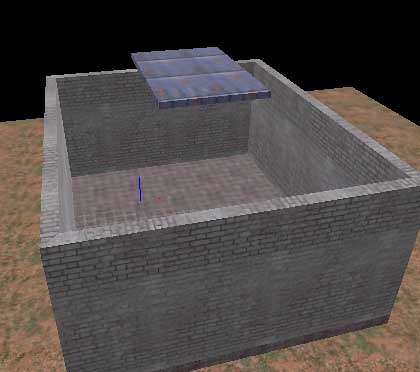

Теперь на некоторой высоте над ангаром создадим плоскую часть крыши, от которой к сторонам пойдут наклонные части.

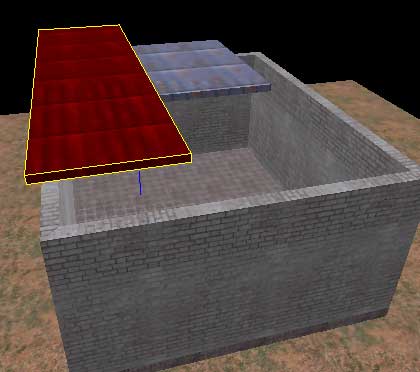

Начинаем создавать наклонные части крыши. Создаем браш с длиной равной длине ангара и шириной от начала ангара до плоской части крыши.

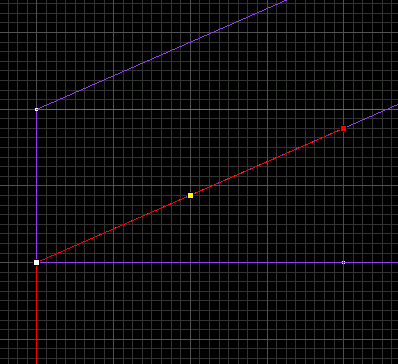

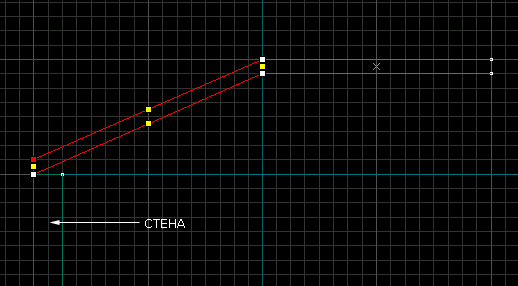

Ставим 2D-вид и, перемещая вертексы, определяем наклон крыши. Обратите внимание, что начало этой наклонной части крыши (на рисунке — слева) совпадает с левой стороной стены.

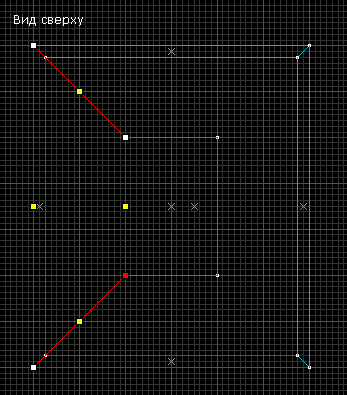

На виде сверху, перетаскивая вертексы, делаем из прямоугольного уже наклоненного браша — трапецевидный.
Таким же образом создаем остальные 3 наклонные части крыши. В итоге крыша ангара будет выглядеть так:

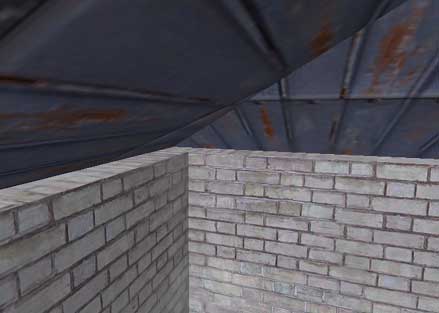

На этом можно остановиться, но... посмотрите, как выглядит стык крыши и стен ангара изнутри. Получается, что стена и крыша образуют некую «полочку», если она Вам не нравится, ее можно убрать, подняв внутренние вертексы стен.

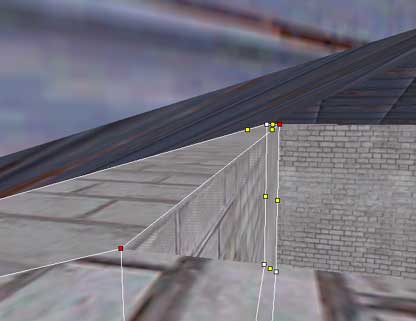

Выбираем внутренние вертексы стены и на подходящем 2D-виде (т.е. на том виде, где оба вертекса сливаются в одну точку) поднимаем их вверх так, чтобы «полочка» исчезла.
Возможно, придется уменьшить шаг сетки до 1 юнита, чтобы стенка более хорошо состыковалась с наклонной частью крыши.

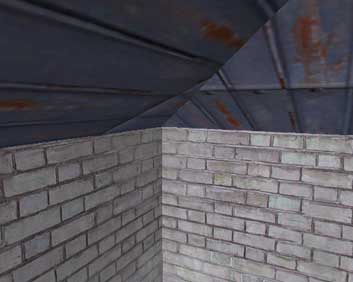

Теперь никакой полочки нет — стены вплотную состыкованы с крышей.
