В этой статье мы расскажем Вам о применении ORIGIN-брашей, которые являются неотъемлемой частью любого вращающегося объекта. Прочитав данную статью, Вы сможете правильно создавать такие объекты как: вентиляторы, автомобили, вращающиеся рычаги, двери и пр.

ORIGIN-браш — это браш, окрашенный со всех сторон специальной текстурой по имени ORIGIN (стандартная текстура ORIGIN бело-зеленого цвета). Эта текстура находится в стандартной библиотеке текстур halflife.wad. Браш необходимо окрашивать данной текстурой со всех сторон. Это обязательное требование, иначе возникнет ошибка при компиляции.

ORIGIN-браш своим центром определяет положение оси вращения таких объектов как: вращающиеся двери, рычаги, различные платформы, поезда, машины, управляемые пулеметы, маятники, вентиляторы и других разновидностей вращающихся объектов. В общем ORIGIN-браши используются повсеместно, ничего сложного в них нет и просто нужно 1 раз понять принцип их действия.

Запомните следующее правило: если объект хоть как-то вращается, то он должен иметь ORIGIN-браш, т.е. ORIGIN-браш должен входить в состав этого энтити-объекта. Кстати, ORIGIN-браши применяются только для объектов группы FUNC_. Просто в других группах нет вращающихся объектов.

Если Вы хотите создать, например, вентилятор — постройте лопасти, создайте ORIGIN-браш, выделите все это вместе и превратите в данном случае в объект func_rotating. Также необходимо поступать со всеми другими вращающимися объектами (дверями, платформами, машинами и т.д.), т.е. не забывайте выделять ORIGIN-браш вместе с другими частями будущего объекта.

В игре ORIGIN-браш абсолютно невидим и не создает препятствий для передвижений игрока, его как бы и не существует.

Для любого вращающегося объекта создается только 1 ORIGIN-браш. Также не оставляйте ORIGIN-браш без объекта, например, отдельно дверь и отдельно ORIGIN-браш — это обязательно вызовет компиляционную ошибку.

Сразу оговоримся, что размер и форма ORIGIN-браша значения не имеют! Самое важное — положение его ЦЕНТРА в пространстве. Вы можете создать ORIGIN-браш в виде небольшого кубика 8х8х8 юнитов, а можете, как браш с размерами 64х4х4 — все равно, следите за положением его центра.

Помните, что ORIGIN-браш не является осью вращения! Он лишь определяет точку в пространстве, через которую проходит эта ось. По умолчанию вращающийся объект будет крутиться вокруг центра ORIGIN-браша по вертикальной оси Z. Однако в случае необходимости мы можем заставить такой объект вращаться вокруг одной из горизонтальных осей X или Y. Пример: вентилятор на стене — вращение происходит вокруг горизонтальной оси.

Когда Вы создаете ORIGIN-браш мысленно представляйте себе, где находится его центр, в какой точке. Затем этот центр помещайте в место, где проходит ось вращения (см. рис. ниже).

На рисунке выше показана обычная вращающаяся дверь func_door_rotating. ORIGIN-браш входит в состав этого объекта. На следующих картинках хорошо видно как размещен по отношению к двери центр ORIGIN-браша.

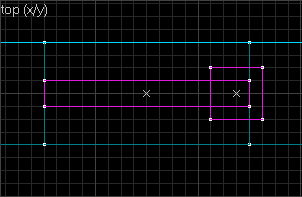

Вид сверху. Фиолетовый квадратик справа — это и есть ORIGIN-браш. Фиолетовый прямоугольник — дверь. Мысленно воткните иголку в центр ORIGIN-браша и начните вращать дверь по или против часовой стрелки. Когда дверь откроется полностью (повернется на угол 90°), она не будет задевать стенки (входить в них).

Если центр ORIGIN-браша разместить правее (на краю двери), то при открытии, она частично «заедет» в стенку. Это в общем-то не страшно, просто смотрится некрасиво. В реальной жизни двери в стенки не въезжают :). Поэтому размещайте ORIGIN-браш как показано на рисунке.

Ниже показан вид сбоку:

На рисунке ниже Вы можете видеть, что форма ORIGIN-браша, его размеры и размещение вдоль вертикальной оси вращения двери, роли не играют. Сравните форму и размещение ORIGIN-браша на картинке выше и нижней картинке — они разные, но на работоспособности двери это никак не сказывается. Дверь будет точно также открываться.

С размещением ORIGIN-браша мы разобрались. Теперь подробней остановимся на определении оси вращения. В каких случаях нужно выставлять оси Z, X, Y?

По умолчанию все объекты вращаются вокруг вертикальной оси Z. Эта ось всегда проходит снизу-вверх или сверху-вниз, как хотите. Таким образом, если объект (дверь, вентилятор и пр.) должен вращаться вокруг вертикальной оси Z, то ничего, кроме размещения ORIGIN-браша, делать не нужно. А вот если ось горизонтальная (X или Y), то тут придется залесть в свойства объекта и указать какую ось необходимо использовать для вращения.

Для примера возьмем уже знакомую нам дверь :) Посмотрите как соотносятся оси X и Y на виде сверху и в 3d-виде. Так уж получилось на тестовой карте, что вид сверху как бы перевернут по отношению к 3d-изображению (придется немного поломать голову, чтобы сопоставить эти два вида :).

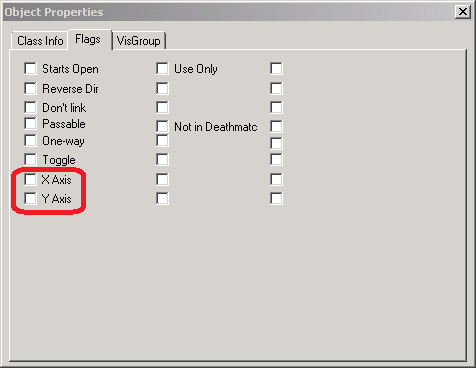

Итак, если нам необходимо, чтобы дверь вращалась вокруг оси X (представьте, как будет выглядеть это вращение в игре — довольно смешно :) — мысленно воткните иголку в дверь по оси X ЧЕРЕЗ ЦЕНТР ORIGIN-БРАША и начните ее вращать), то для такого вращения в свойствах объекта нужно отметить флажок «X axis» (см. рис. ниже).

Если же «вставить иголку» вдоль оси Y в центр ORIGIN-браша, то дверь будет вращаться вообще интересным образом :), как бы по или против часовой стрелки. В этом случае (если нам необходимо такое вращение) отмечаем флажок «Y Axis». Не надо отмечать 2 флажка одновременно!

Вот так на примере обыкновенной двери мы разобрали соотношение координатных осей в пространстве. Для других вращающихся объектов принцип определения осей точно такой же. Мы советуем, ставить вид сверху и уже на нем определять ось вращения, принимая во внимание, что ось Y смотрит вверх, а ось X — вправо.

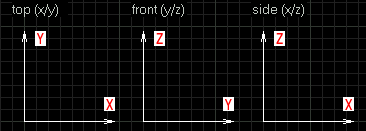

Если все же Вы захотите определять направление осей на других видах (сбоку или спереди), то картинка ниже поможет Вам лучше соориентироваться.

1. ORIGIN-браш окрашивается специальной текстурой ORIGIN со ВСЕХ сторон!

2. Каждый вращающийся объект должен иметь ORIGIN-браш

3. ORIGIN-браш является неотъемлемой частью вращающихся объектов

4. Центр ORIGIN-браша определяет точку, через которую проходит ось вращения

5. Вращение объекта не зависит от размеров ORIGIN-браша

6. Один объект - один ORIGIN-браш

7. Недопустимо наличие ORIGIN-браша без объекта

8. ORIGIN-браш в игре невидим и не создает помех игрокам

Вот, пожалуй, и вся необходимая информация об ORIGIN-брашах. Вращающиеся объекты — это просто!

В этой небольшой и простой статье мы расскажем, как на карту всталяются модели.

Прежде всего поясним, что такое модель. Модель — это объект определенной формы, имеющий свою текстуру (или даже несколько), некоторые модели имеют еще и анимацию и могут ее менять. Модели для Half-Life хранятся в файлах с расширением *.mdl. Один файл — одна модель. Модели бывают самые разные: деревья, оружие, автомобили — в общем объект с формой любой сложности.

Почему мапперы предпочитают использовать модели вместо брашей? Предположим, на своей карте, в месте закладки бомбы Вы захотели поставить какую-нибудь статую, например, такую :))

Из обычных брашей кролик получился бы довольно неуклюжим и угловатым, если бы вообще Вы смогли бы «построить» такого кролика из брашей. К тому же с большой долей вероятности он будет неправильно откомпилирован (ошибки в поверхностях) и освещен не самым наилучшим образом (артефакты).

В этом случае самым лучшим решением будет использование модели, у которой и полигонов побольше (более плавные очертания), и не будет проблем с компиляцией.

Вставляются модели при помощи точечного энтити-объекта cycler. В нужном месте карты Вы создаете этот объект и в его свойствах в параметре «Model» указываете путь к нужной модели (файлу *.mdl). Стандартная папка для моделей в CS находится в «Cstrike\models» — туда и следует кидать свои модели.

Также модели можно вставлять при помощи объекта cycler_sprite, который вообще-то предназначен для вставки спрайтов. Но на самом деле его тоже можно использовать. Кстати, даже предпочтительней, потому что с ним модель становится невещественной (когда в нее стреляешь из нее не летят всякие черно-белые ошметки, как это происходит с моделью, вставленной через cycler). Однако, если вы будете использовать cycler_sprite, то будет необходимо «огораживать» модель задерживающими игрока CLIP-брашами, потому что модель будет проходимой насквозь.

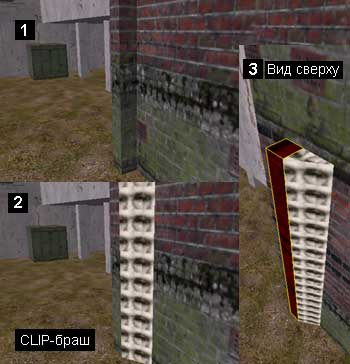

Чтобы знать, где именно нужно создавать CLIP-браши вокруг модели, рекомендуем использовать редактор Hammer версии 3.5 beta (последняя на момент написания этой статьи). В версии 3.5 beta модели отображаются прямо в окне редактора, что очень удобно и наглядно.

Теперь небольшая хитрость о том, как вставить модель, используя cycler_sprite: когда Вы будете выбирать в параметрах этого объекта саму модель, которую хотите вставить, то Вам дадут выбрать лишь файлы *.SPR, т.е. спрайты, а нам нужны модели *.MDL. Это ограничение легко обходится. Просто введите в строке имени файла (см. рис. ниже) символы *.*, и Вам станут видны все типы файлов. Дальше Вы идете в папку с моделями «cstrike\models» и выбираете нужную модель.

При создании zip-архива с окончательным вариантом Вашей карты, не забудьте включить в него и все нестандартные модели. Без них карта не запустится!
