урок4.5 делаем рукоятку
Самое время чтобы создать рукоятку. Грубо вытесняем (extrude) заново созданную коробку (box) вдоль рукоятки, примерно по такой траектории:
Теперь выделяем все крайние вертиксы и растягиваем их [нажимаем shift :)] и растягиваем их, как на рисунке.
Используя ту же технологию делаем следующий слой
у нас получается изгиб и объем, прячьте все вертиксы кроме тех которые вы растягиваете и тех которые вам не мешают. Рукоятка показалась мне не совсем объемной и я сделал среднюю часть шире вам предлагаю сделать то же самое.

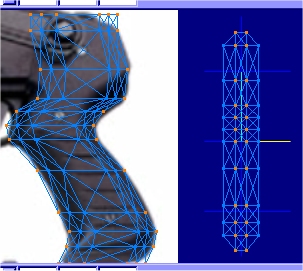

Теперь вам потребуется ваш собственный опыт. вам необходимо расположить вертиксы по контуру рукоятки. Выберите ряд вертиксов по середине рукоятки (самый тонкий) и следующий за ним на располагайте их точно по контуру, убирая и добавляя вертиксы при помощи Shift+кнопки мыши. Это тяжело и не сразу получится, но время и старание - вот ключ.
Рукоятка готова, переходим к гарде курка.

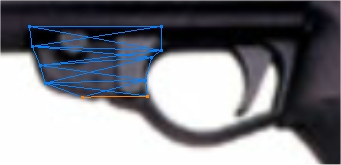

Создаем коробку. Вытесняем из нее три секции. Перемещаем их так, чтобы по ширине совпадали с изображением
Далее, на виде снизу (bottom) выбираем нижний фейс, не забудьте включить "ignore backfaces".
Далее вытесняем его вниз немного поворачиваем инструментом "Rotate" и снова вытесняем, затем сжимаем и двигаем вертиксы так, чтобы форма совпала со скобой, вы уже знаете как это сделать :)

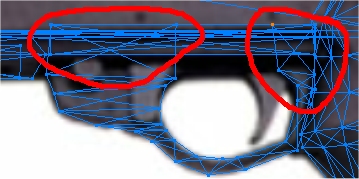

Выбираем "Показать все" (Unhide everything), нам необходимо проверить расположение гарды, посмотрите, совсем немного неровностей у основной части.

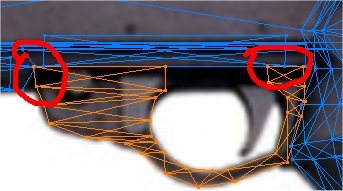

Нам нужно расположить гарду между пазом, но нам не нужен большой паз или большая гарда, располагаем их вместе горизонтально по середине, по оси Z, следите за тем чтобы гарда не вылазила из паза, т.е. толщиной была меньше чем расстояние между пазами
Размещение завершено и если вы думаете что все в порядке можно переходить к следующему шагу. Не забывайте СОХРАНЯТЬСЯ, если у вас это вошло в привычку, замечательно, если нет, то продолжайте регулярно сохранять, это должно стать привычкой.
Перебираемся сюда на девяностый скриншот где мы очень быстро создаем курок. Все просто, вытеснение из коробку и манипуляции с вертиксами (двигаем вертиксы по контуру курка).
снова нажимаем "показать все" и вытеснить за паз.
