урок4.6 делаем приклад

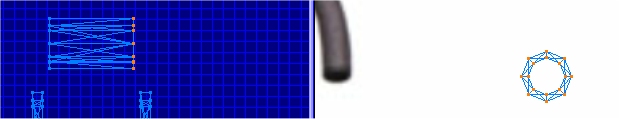

Теперь переходим к самому трудному финальному рывку - создаем приклад. Сначала создаем цилиндр с длинной окружности 8 полигонов (sliced) и разместите его на прикладе. Вам нужно повернуть (rotate) цилиндр на верхнем или нижнем видах (top/bottom).

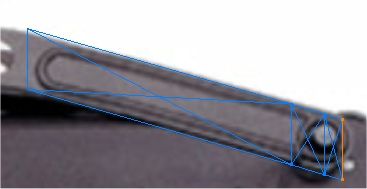

Затем удалите внутренний вертикс чтобы сделать цилиндр открытым с обоих концов. Теперь используйте инструмент 'vertex' и разместите четыре вертикса вокруг цилиндра, вот так:
Сейчас мы сами создадим фейсы. Вот где нам как никогда потребуется 3D вид. Кликните правой кнопкой мыши на 3d виде и выберите 'Flat Shaded', это нам поможет. Теперь выбираем инструмент "Фейс" (face). И внимание это важно, против часовой стрелки кликаем на три рядом расположенных вертикса, должен получиться новый фейс. Если внизу в экране сообщений появилась строка 'Create Face: no vertex selected, aborted!", то это означает что вы пропустили вертикс, все что нужно сделать - это попробовать создать фейс заново :)
Теперь о 3d виде. У фейсов есть 2 стороны: передняя и задняя. В играх задняя сторона фейса (на 3d виде она черного цвета) обычно невидима. Вывод: не делайте черных фейсов. Чтобы предотвратить это следите за 3d видом, если фейс создали по часовой стрелке, то он будет черным.
Но как изменить сторону фейса? Просто: выделите черый фейс и нажмите Ctrl+Shift+F или Alt+C+Enter, не волнуйтесь за внешний вид цилиндра.
После того как создадите фейсы должно получиться вот что:
расположите четыре угловых вертикса таким образом, чтобы получился квадрат используя клавиши Ctrl+Shift+Z/Y/X или из меню vertex>flatten, чтобы было более точно.
теперь удалите заднюю часть цилиндра.

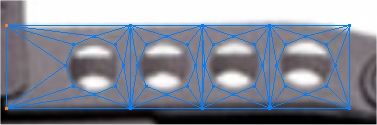

Далее продублируйте (duplicate) четыре раза и разместите на контурах приклада, затем сгруппируйте (regroup).

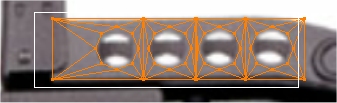

Прекрасно, я дошел до сотого скриншота, счастливая картинка туториала, целая сотня картинок :P Шучу, вернемся к работе. Выделите нашу новую плоскость и сделайте ее объемной фигурой при помощи вытеснения.
Теперь продублируйте то, что у вас выделено и переместите напротив существующего выделения и еще раз продублируйте. Пока не группируйте.
из за того, что вам пришлось размещать новую группу вы потеряли выделенное ранее, откройте закладку "Группы" (Groups) и перевыберите группу (убедившись прежде что у вас ничего не выделено). Теперь измените стороны фейсов (reverse vertex order), (Ctrl+Shift+F или Alt+C+Enter). Теперь можно все перегруппировать :)
Продублируйте новую группу и откройте меню "Vertex > Mirror Left<-->Right". Она должна продублировать приклад таким образом:
Теперь выделите все фейсы кроме самых крайних правых, так как будто вы хотите из них вытеснять: (пока не вытесняйте)
Теперь спрячьте (hide) все выделенные фейсы кроме этих крайних которые показаны на скриншоте на виде спереди (front):
Затем выделите эти фейсы и вытесните из них две секции по форме приклада.
Теперь разместите последние две секции вертиксов по контуру приклада (полукругом).

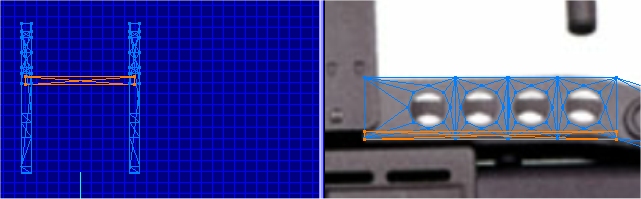

Теперь выберите "Показать все" (Unhide everything) и разместите две стороны приклада по бокам самого ружья.
Теперь сделайте основу приклада, просто создайте коробку, очень просто и растяните ее по ширине и переместите в основание приклада с отверстиями. Проще простого :)

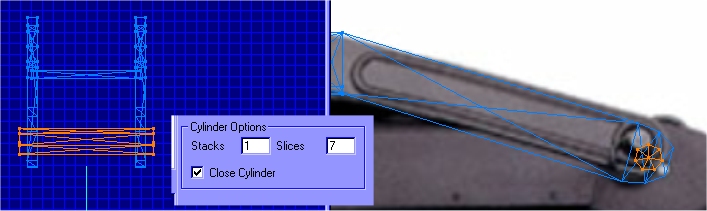

(самое легкое) Сейчас просто создайте цилиндр и переместите его туда где у приклада должна быть ось (не может быть так долго все так просто)

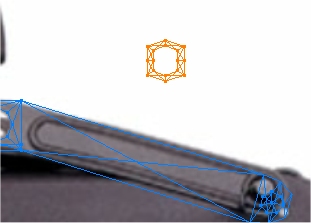

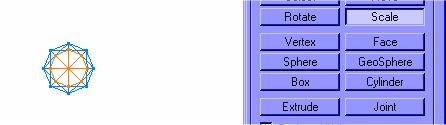

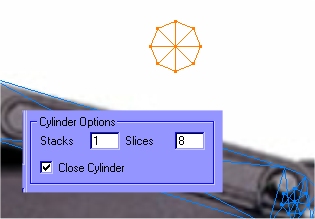

Теперь все прячем и быстро сохраняемся. Создаем новый цилиндр и разворачиваем его окружностю к себе.

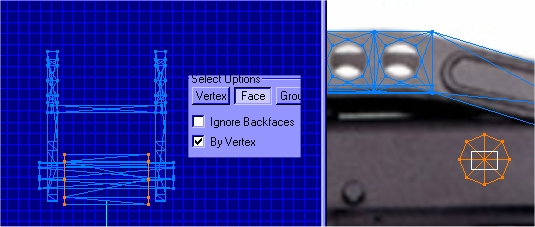

Выделяем внутренние фейсы используя инструмент "Выделить" (Select) с включенной опцией "По фейсам" (Face) и еще выделяем центральный вертикс
Теперь снова нажимаем "Вытеснить" и сжимаем вовнутрь (уменьшаем радиус)...
...затем снова нажимаем "Вытеснить" и на виде спереди (front) задвигаем маленький цилиндр внутрь большого.
затем удаляем центральный вертикс и затем размещаем то, что можно теперь назвать трубой.
Вы сделали трубу :D, но пожалуйста пока что не радуйтесь, нам еще нужно ее разместить на модели. Сначала разместим средние вертиксы таким образом чтобы получились прямые края с обоих сторон, снова используем перемещение вертиксов.

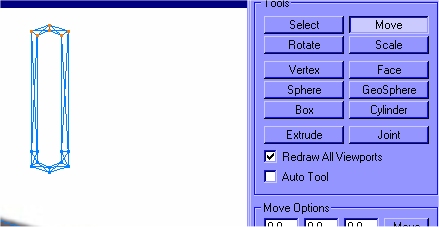

Растяните ее в высоту, угадайте куда мы ее поставим?

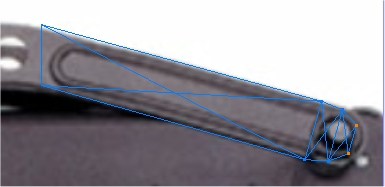

Поверните ее таким образом чтобы она разместилась на прикладе и подгоните по размеру если это необходимо. Теперь более подробно.
разместите вертиксы вокруг оси которую мы создали ранее: (осталось уже не долго, сейчас я готов прибить фронтпейдж за то что он продолжает изменять шрифты!)

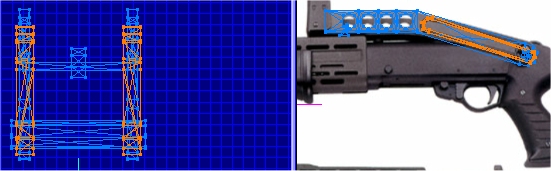

Теперь растяните и разместите трубу на виде спереди (front) таким образом, чтобы она выпирала с обоих сторон приклада (выделенное - это труба)
Теперь продублируйте ее (duplicate) и зеркально переместите "Vertex > Mirror Left<-->Right" на другую сторону.

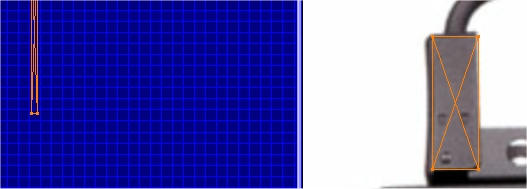

Несколько последних шагов. Создайте коробку слева на виде спереди (front).
Продублируйте ее на другую сторону (легкое на последок)

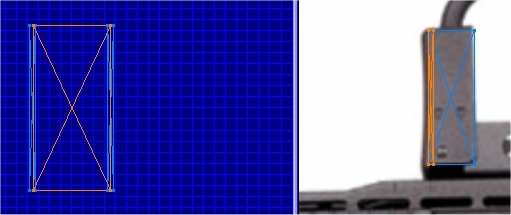

Создайте крышку сзади по всей длинне и по ширине.

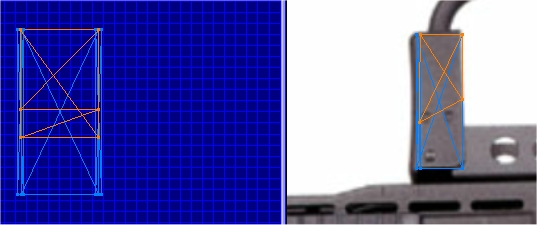

Сделайте перегородку посередине этой коробки и непного ее наклоните чтобы она расположилась по диагонали.
И наконец поточнее разместите ее сожмите если надо и подгоните по форме под модель...И НЕ ЗАБУДЬТЕ СОХРАНИТЬСЯ

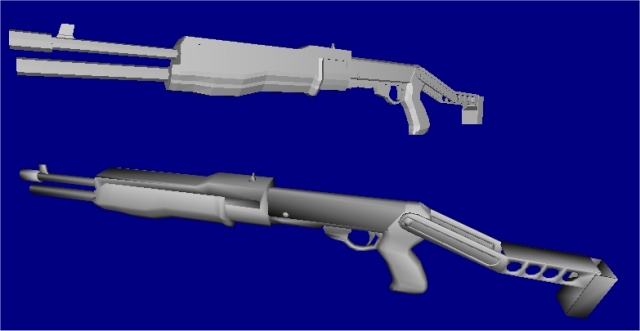

Проверьте количество полигонов, должно быть в пределах 2000 или выше. Ваш 3d вид должен выглядеть так: Уточнение: я разложил приклад :P
