урок 4.3 делаем цевье

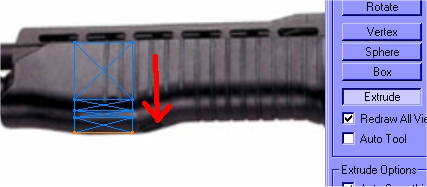

Время для следующего шага. Теперь вернемся к работе, что вам нужно будет сделать далее, осмотреть картинку и создать коробку (box) на самой высокой точке помпы, вот здесь:

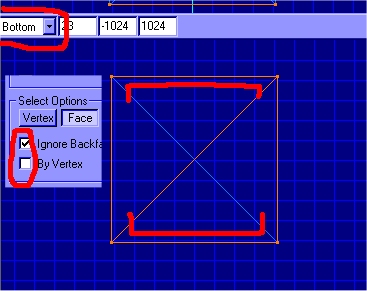

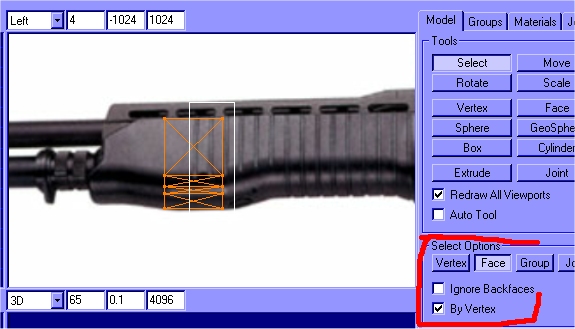

Сейчас настало время для вытеснения (extrude), мы не будем вытеснять как делали до этого. Измените вид сверху (top) на вид снизу (bottom) и используйте инструмент "Выделить" (Select) по фейсам ( face) с ВКЛЮЧЕННОЙ опцией 'Ignore Backfaces' для выделения середины.
Теперь возвращайтесь на боковой вид и начинайте вытеснять вниз несколько раз пока не поровняетесь с помпой. Попробуйте выровнять так, как это сделал я.
Сейчас нам потребуется терпение и логическое мышление, с этим я не могу вам помочь, но я буду стараться объяснить как можно доходчевее. Теперь нужно закруглить низ помпы путем сжатия. Выбирайте линии вертиксов друг за другом и сжимайте их так, как вы думаете помпа закруглена внизу на картинке.
Вам нужно сделать цевье с изгибом в виде параболической кривой, посмотрите на цевье на картинке, должно получится что-то похожее на это.
Теперь когда цевье имеет форму на виде спереди, мы должны сделать его похожим на цевье на остальных видах. Итак возвращаемся на вид слева и вытесняем цевье по картинке. Теперь выберите крайние фейсы справа, используя инструмент "Выбрать" фейсы по вертиксам.

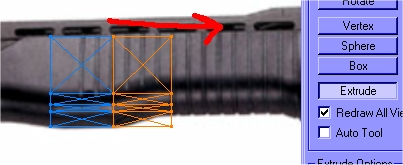

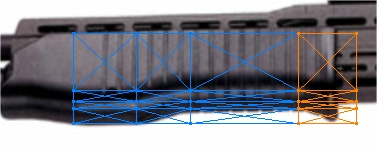

Теперь используя метод вытеснения оттащи и кникни, вытесняйте строго до того места, где помпа меняет форму, вот так:
Продолжайте вытеснять пока не получите что то похожее на это:

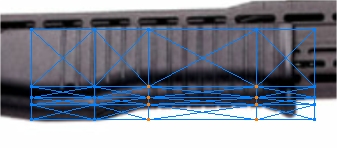

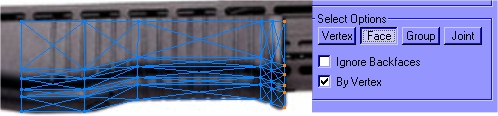

Теперь используя инструмент выбрать по вертиксам, выберите нижние вертиксы в том месте где у помпы начинается подъем и переместите их вверх, пользуйтесь следующими картинками если не уверены.
Я всегда стараюсь улучшить работу, так на заднем ( back) виде я выбираю крайние фейсы и немного вытесняю их еще несколько раз, так я смогу смоделировать изгиб скраю помпы. Если вы чествуете что сделаете это сами, то сейчас хорошее время для практики. Вот как это должно быть загнуто:
Теперь выровняйте оставшиеся вертиксы и должно получиться следующее:
Я очень дотошный и собираюсь еще немного повытеснять ее, если нет желания можете этого не делать.
теперь у меня достаточно секций чтобы сделать выпуклость. Так я выбираю среднюю линию и сжимаю ее вверх и наружу.
Теперь вам наверное интересно как же мы собираемся сделать края помпы. Ну на самом деле тем же методом ччто и до этого, только потребуется больше терпения и логики. Вам нужно вытеснить еще 5 секций на помпе, делая новую секцию на каждом изменении формы помпы.

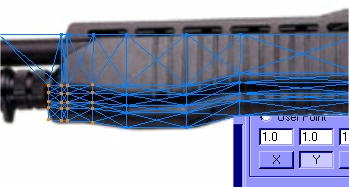

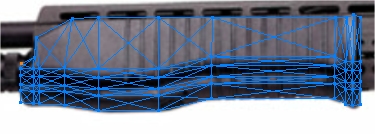

По хорошему у вас должно получиться вот что. Далее следуйте указаниям с особой точностью. Выберите в четырех секциях слева пять вертиксов снизу вверх, затем двигайте (move) их к нижнему краю помпы как показано на рисунке и затем подвинте (move) последнюю секцию к левому краю помпы, вот так, не торопитесь и сделайте чтобы выглядело как можно лучше.

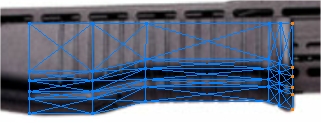

теперь расположите верхние вертиксы по верхниму краю помпы, спрячте (hide) их если хотите посмотреть как выглятит оружие, но не видите.

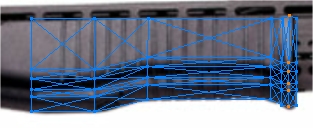

Сделали? Надеюсь что да. Великолепно еще одна секция завершена, Перегруппируйте (regroup) ее всю.
